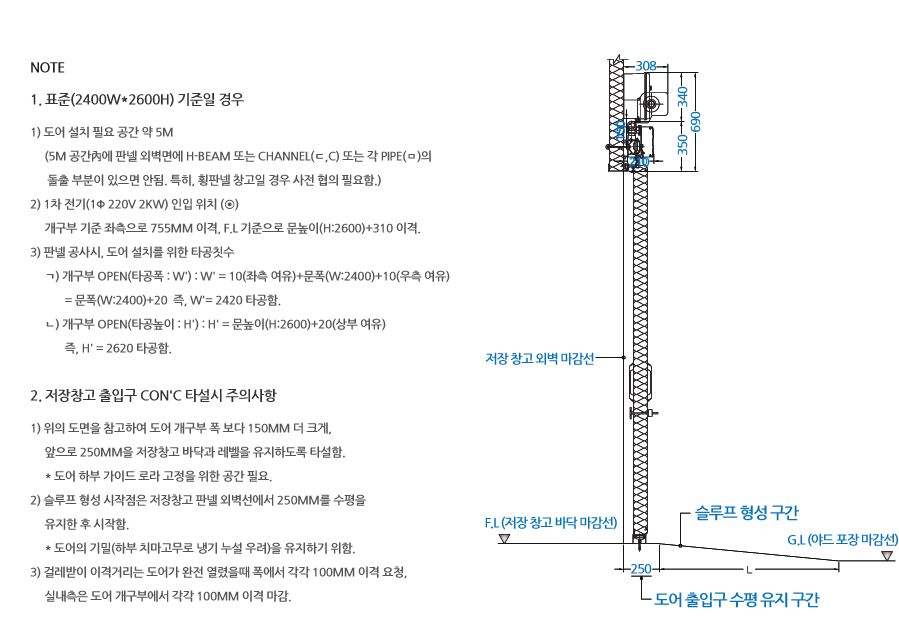

NOTE

1. 표준(2400W*2600H) 기준일 경우

1) 도어 설치 필요 공간 약 5m (5m 공간內에 판넬 외벽면에 H-BEAM 또는 CHANNEL(ㄷ,C) 또는 각 PIPE(ㅁ)의 돌출 부분이 있으면 안됨. 특히, 횡판넬 창고일 경우 사전 협의 필요함.)

2) 1차 전기(1Φ 220V 2KW) 인입 위치 (◉) 개구부 기준 좌측으로 755mm 이격, F.L 기준으로 문높이(H:2600)+310 이격.

3) 판넬 공사시, 도어 설치를 위한 타공칫수 ㄱ) 개구부 OPEN(타공폭 : W') : W' = 10(좌측 여유) +문폭(W:2400)+10(우측 여유) = 문폭(W:2400)+20 즉, W'= 2420 타공함.
ㄴ) 개구부 OPEN(타공높이 : H') : H' = 문높이(H:2600)+20(상부 여유) 즉, H' = 2620 타공함.

2. 저장창고 출입구 CON'C 타설시 주의사항

1) 위의 도면을 참고하여 도어 개구부 폭 보다 150mm 더 크게, 앞으로 250mm을 저장창고 바닥과 레벨을 유지하도록 타설함.
* 도어 하부 가이드 로라 고정을 위한 공간 필요.

2) 슬루프 형성 시작점은 저장창고 판넬 외벽선에서 250mm를 수평을 유지한 후 시작함.
* 도어의 기밀(하부 치마고무로 냉기 누설 우려)을 유지하기 위함.

3) 걸레받이 이격거리는 도어가 완전 열렸을때 폭에서 각각 100mm 이격 요청,실내측은 도어 개구부에서 각각 100mm 이격 마감.
